سنگشکنهای فکی (Jaw Crushers) قلب تپنده خطوط فرآوری و ایستگاه اولیه خردایش در معادن سنگ، شن و ماسه و کارخانجات سیمان هستند. فشار خردایش متمرکز و ضربات مداوم ناشی از شکستن تختهسنگهای کوهی با سختی بالا، این تجهیزات را در معرض شدیدترین تنشهای مکانیکی، پدیده خستگی فلزات و سایش شدید قرار میدهد. تعمیر فک سنگ شکن فرآیندی کاملاً تخصصی و مهندسی است که اگر بر اساس تلرانسهای استاندارد سازنده انجام نشود، منجر به شکست شاتون، گریپاژ شفت اکسنتریک و در نهایت توقف طولانیمدت کل خط تولید خواهد شد.
🔧 نیاز فوری به کارشناسی و تعمیر فک در معدن دارید؟
اکیپ مهندسی «صنعت سنگ شکن تهران» مجهز به ابزارآلات هیدرولیک، گرمکنهای القایی پرتابل و دستگاههای بورینگ در محل، آماده عیبیابی و تعمیر انواع سنگشکن فکی (از سایز ۵۵×۸۰ تا ۱۲۰×۱۵۰) میباشد. تماس مستقیم: ۰۹۱۲۷۲۰۴۱۰۱
تعمیر فک سنگ شکن چه زمانی ضروری است؟
بسیاری از اپراتورها تا زمان توقف کامل یا شکستن یک قطعه حیاتی، متوجه خرابی دستگاه نمیشوند. تعمیر فک سنگ شکن زمانی ضرورت فوری پیدا میکند که راندمان خط افت کرده یا پارامترهای مکانیکی و حرارتی دستگاه از محدوده ایمن خارج شوند. نادیده گرفتن اختلالات جزئی مانند لقی یاتاقانها یا سائیدگی نامتقارن، در کمتر از چند روز تنشهای پیچشی شدیدی به شفت اصلی وارد کرده و هزینه تعمیرات را چند برابر میکند.
علائم خرابی فک سنگ شکن
شناسایی به موقع نشانههای آسیب از تخریب کامل سنگشکن جلوگیری میکند. مهمترین علائم بالینی خرابی فک عبارتند از:
- صدای ضربه و کوبش فلزی غیرعادی (Knocking Noise): لقی در نشیمنگاه پیتمن، گشاد شدن جای خار یا خرابی سیتهای صفحه توگل.
- داغ شدن بیش از حد هوزینگ یاتاقانها: بالا رفتن دمای پوسته به بالای ۷۵ درجه سانتیگراد ناشی از تخریب گریس، آلودگی سیلیسی یا بار پیشبار نامناسب بلبرینگ.
- لرزش و بازی نامتقارن فلایویلها (فلکهها): خارج شدن شفت لنگ از تقارن محوری یا لقی کولارها و قفلکنندهها.
- تغییر شکل دانهبندی خروجی: عبور سنگهای سایز بزرگ و ورقهای از دهانه به دلیل کچل کردن عاج شانهها یا بههمخوردن تنظیم دهانه (CSS).
- کاهش کورس نوسان فک متحرک: شکستگی یا در رفتن صفحه توگل و شل شدن سیستم فنر و میله کششی (Tension Rod).
مهمترین مشکلات و خرابیهای فک سنگ شکن
در طول سالها تجربه میدانی در معادن کشور، بیشترین خرابیهای گزارششده سنگشکنهای فکی شامل موارد زیر است:
- شکستگی یا دفرمگی صفحه توگل (Toggle Plate): توگل به عنوان فیوز اطمینان عمل میکند؛ ورود آهن یا فشار بیش از ظرفیت سبب شکست آن میشود.
- آسیب و شکستگی شاتون (Pitman): بر اثر اعمال نیروهای کششی و فشاری شدید، نشیمنگاه بلبرینگها در شاتون گشاد شده یا بدنه چدنی/فولادی آن ترک برمیدارد.
- پیچیدگی و خط افتادن شفت اکسنتریک (Eccentric Shaft): به علت شوکهای دینامیکی باردهی یا خش افتادن نشیمنگاه رولربیرینگها.
- تخریب رولربیرینگهای کروی دوردیفه: قفل شدن ساچمهها و خرد شدن قفسه بلبرینگ به علت نفوذ ذرات ساینده و عدم روانکاری دورهای.
- ترکیدگی شاسی و بدنه اصلی: باز شدن جوشها و ایجاد ترک در دیوارههای جانبی ناشی از لرزش مداوم و خستگی متریال سازه.
| ایراد مشاهده شده | علت مکانیکی | بخش آسیبدیده | اقدام تعمیراتی لازم |
|---|---|---|---|
| توقف نوسان فک در حین چرخش پولی | شکستن صفحه توگل به دلیل بار آهن | Toggle Plate & Seats | خالی کردن بار، تعویض توگل پلیت و بازرسی شیار سیتها |
| افزایش دمای یاتاقان بالای ۸۰°C | کمبود گریس، گریس نامناسب یا خرابی بلبرینگ | بلبرینگ شاتون / فریم اصلی | شستشوی مسیر، شارژ گریس نسوز EP2، بررسی لقی با فیلر |
| لقی و جابجایی جانبی شاتون | سایش بوشهای فاصلهانداز و رینگها | اسپیسرها و کاسهنمدهای هزارخار | تنظیم ضخامت شیمها، تعویض اسپیسرها و آببندهای لابیرنت |
| کاهش تناژ و دانهبندی نامنظم | صاف شدن عاجهای شانه فک | صفحات فک منگنزی | برعکس کردن شانه (سر و ته کردن) یا تعویض با شانه ۱۸٪ منگنز |
خدمات تعمیر فک سنگ شکن
فرآیند تعمیرات سنگشکن فکی شامل زیرمجموعهای از عملیات تخصصی متالورژی، ماشینکاری سنگین و مکانیک صنعتی است که هر کدام دقت میلیمتری را طلب میکنند:
تعمیر و تعویض فک ثابت
فک ثابت تکیهگاه اصلی وارد آمدن ضربات است. خدمات این بخش شامل ترمیم جوشکاری شیارهای نشیمنگاه، ماشینکاری سطح اتکای شانه فک جهت رفع ناهمواریها، بازسازی رزوه بولتهای مهارکننده (Wedge Bolts) و تعویض لاینرهای بغلبند ضدسایش میباشد.
تعمیر و تعویض فک متحرک
شاتون یا فک متحرک به دلیل هندسه پیچیده و وزن سنگین نیازمند بازرسی دقیق اولتراسونیک (تست ترکیابی UT) است. در صورت گشاد شدن محل نشیمنگاه یاتاقانها در پیتمن، عملیات بورینگ تخصصی و بازسازی با بوشهای فولادی آلیاژی انجام شده و سیت پشت توگل پلیت کاملاً سنگزنی و تراز میشود.
بررسی شفت و یاتاقانها
شفت اکسنتریک باید از نظر ساعت بودن (Run-out)، خط افتادگی و میزان خستگی بررسی شود. عملیات متالاسپری، سنگمحور و پولیش ژورنالها در کارگاه صورت میپذیرد. همچنین نصب رولربیرینگهای جدید کروی (با لقی شعاعی C3 یا C4) منحصراً با بهرهگیری از هیترهای القایی پرتابل و بدون اعمال ضربه انجام میگیرد.
تعمیر سیستم تنظیم دهانه
سیستم رگلاژ دهانه خروجی (CSS) اعم از نوع مکانیکی (شیم و گوه) یا سیستمهای هیدرولیکی اتوماتیک باید کاملاً روان و دقیق عمل کند. بازسازی گوههای فرسوده، اصلاح نشیمنگاه جکها، تعویض فنرهای فشاری ارتجاعی و میلمهارهای رزوه خورده بخشی از این فرآیند است.
بررسی صفحات فک
شانههای فک ثابت و متحرک خط مقدم سایش هستند. علاوه بر بررسی عمق عاجها، لایههای ضربهگیر پشت شانه فک (ورقهای روی یا لایههای پلیمری الاستیک) چک میشوند تا از انتقال ضربات شکننده به ساختار ریختهگری فک جلوگیری به عمل آید.

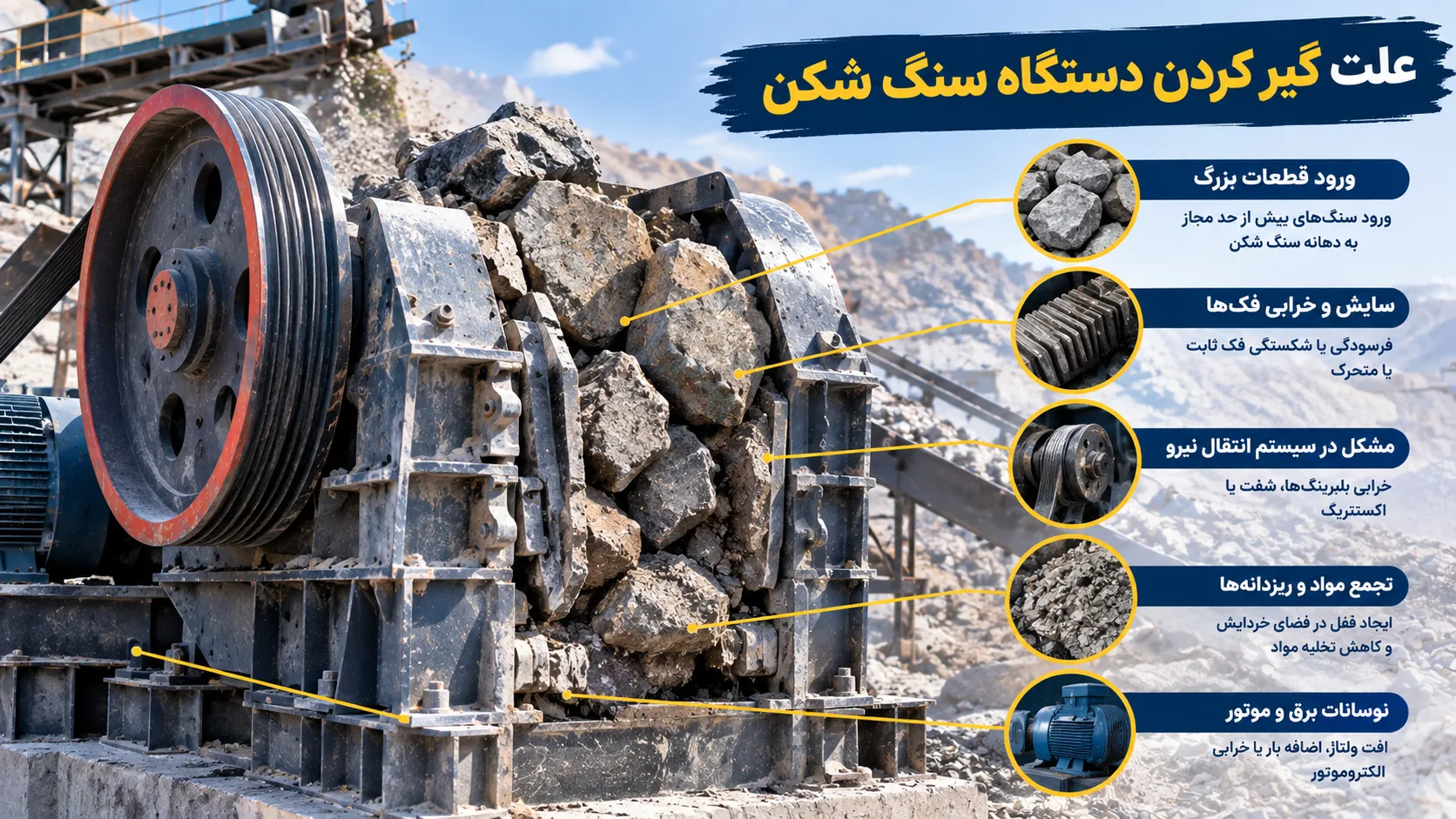

علت فرسودگی و شکستگی فک سنگ شکن
دلایل متعددی باعث تسریع در خرابی و شکست اجزای فک میشوند:
- ورود ضایعات فلزی و چکشهای شکسته (Tramp Iron): فلزات غیرقابل خردایش نیروی واکنشی ناگهانی چند صد تنی ایجاد میکنند.
- تنظیم دهانه خروجی کمتر از حد مجاز کاتالوگ: مسدود شدن تخلیه و ایجاد پدیده خفگی باردهی.
- تغذیه نامتوازن و یکطرفه به دهانه فک: سایش نامتقارن شانهها که شفت لنگ را تحت گشتاور پیچشی یکطرفه قرار میدهد.
- استفاده از گریس نامرغوب یا ورود گرد و غبار به بلبرینگ: از بین رفتن فیلم روغن و سایش ساچمهها و رینگها.
تعمیر فک سنگ شکن در محل
جابجایی شاتون و بدنه سنگشکن فکی به دلیل وزن بسیار بالا (گاهی بیش از ۲۰ تن) پرهزینه، زمانبر و دشوار است. متخصصان ما با انتقال تجهیزات پرتابل به سایت معدن، اقداماتی نظیر:
- دمونتاژ فلایویلها و شفت با جکهای هیدرولیک تناژ بالا.
- بورینگ و همراستاسازی جای بلبرینگها به صورت درجا (Line Boring).
- نصب و مونتاژ بلبرینگهای دوردیفه با دستگاه گرمکن القایی.
- جوشکاری تخصصی ترکهای شاسی با الکترودهای پایه نیکل و متدهای تنشزدایی حرارتی را در محل انجام میدهند.
💎 تأمین قطعات یدکی استاندارد سنگشکن فکی با ضمانت آلیاژ
تولید و فروش انواع شانه فک ثابت و متحرک (منگنز ۱۸٪ و مولیبدندار)، بغلبندها، توگل پلیت چدنی و فولادی، سیت توگل، شفت اکسنتریک و بلبرینگهای اورجینال SKF / FAG.
استعلام قیمت و ارسال فوری به معادن سراسر کشور:
۰۹۳۶۹۱۱۴۴۶۷
بازسازی و تعویض قطعات سنگ شکن فکی
در فرآیند بازسازی، قطعاتی که قابلیت احیا دارند مانند شفت اصلی، شاتون و گُوههای تنظیم از طریق متالیزاسیون، تراشکاری دقیق و سختکاری سطحی بازسازی میشوند. قطعات مصرفی با استهلاک قطعی نظیر رولربیرینگها، پکینگها، کاسهنمدهای کاسهای، فنرهای مهاری و توگل پلیتها حتماً با نمونههای استاندارد نو تعویض میگردند.
تفاوت تعمیر فک سنگ شکن با تعویض فک
تعمیر و اورهال فک هزینهای معادل ۳۰ تا ۴۰ درصد خرید یک دستگاه جدید را به همراه دارد و در شرایطی که سازه اصلی شاتون و پوسته دچار دفرمگی ساختاری نشده باشند، بهترین گزینه اقتصادی است. اما اگر شاتون دچار شکستگی عمیق در نقاط پرتنش شود، یا بدنه شاسی دچار پیچیدگی غیرقابل جبران شده باشد، تعویض کامل فک یا مجموعه شاتون ایمنتر و باصرفهتر خواهد بود.
اهمیت استفاده از قطعات باکیفیت در تعمیر سنگ شکن
فشارهای متمرکز چند صد تنی در فک شوخیبردار نیست! استفاده از شانه فکهای نامرغوب با درصد منگنز پایین منجر به سایش در کمتر از چند هفته، تغییر شکل ورقهای و فشار به شاتون میشود. همچنین استفاده از بلبرینگهای تقلبی یا متفرقه در شفت اکسنتریک، ریسک قفل شدن ناگهانی و بریدن شفت را به شدت بالا میبرد.
هزینه تعمیر فک سنگ شکن
برآورد هزینه تعمیر فک سنگ شکن بر اساس کارشناسی اولیه قطعات، میزان تخریب سطوح ماشینکاری و نیاز به بازسازی یا تعویض قطعات صورت میگیرد. اعلام قیمت قطعی پس از دمونتاژ، اندازهگیری ساعت شفت و سنجش قطر داخلی نشیمنگاه بلبرینگها تعیین میشود.
عوامل مؤثر بر قیمت تعمیر سنگ شکن فکی
فاکتورهای اصلی تعیینکننده فاکتور نهایی تعمیرات عبارتند از:
- سایز و مدل دستگاه: هزینه تعمیر فک ۱۱۰×۹۰ بسیار متفاوت از فکهای کارگاهی ۵۵×۸۰ است.
- میزان آسیبدیدگی شفت اکسنتریک: نیاز به سنگمحور، متالاسپری یا تعویض کامل شفت.
- وضعیت نشیمنگاه یاتاقانها در شاتون: میزان ساعت کاری بورینگ پرتابل برای احیای هوزینگها.
- محل انجام پروژه: انجام تعمیرات در محل معدن نسبت به ارسال قطعه به کارگاه تراشکاری سنگین.
- برند و کیفیت قطعات مصرفی: استفاده از بلبرینگهای اورجینال اروپایی و قطعات ضدسایش ریختهگری استاندارد.
خدمات تخصصی تعمیر و بازسازی سنگ شکن
مجموعه صنعت سنگشکن تهران با بهرهگیری از تجهیزات تخصصی، دستگاههای تراش سنگین تا طول ۶ متر، ابزارآلات هیدرولیک پرتابل و پرسنل کارآزموده، بالاترین کیفیت را در اورهال و بازسازی سنگشکنهای فکی، مخروطی و کوبیت تضمین میکند.
توقف سنگ شکن فکی یعنی توقف کل خط تولید!
جهت اعزام فوری اکیپ فنی، کارشناسی تخصصی در محل پروژه و استعلام قیمت قطعات یدکی با شمارههای زیر در ارتباط باشید:
سوالات متداول درباره تعمیر فک سنگ شکن
۱. لقی استاندارد بلبرینگهای سنگ شکن فکی چقدر باید باشد؟
به دلیل بارهای ضربهای سنگین و انبساط حرارتی بالا، حتماً باید از بلبرینگهای با لقی شعاعی C3 یا C4 استفاده شود و میزان لقی نهایی پس از مونتاژ با فیلرهای تخصصی بر اساس استاندارد سازنده کنترل گردد.
۲. چرا صفحه توگل سنگ شکن فکی میشکند؟
صفحه توگل به عنوان فیوز ایمنی مکانیکی طراحی شده است. در صورت ورود تکههای فولادی نشکن به دهانه فک یا بسته شدن بیش از حد دهانه خروجی، توگل میشکند تا مانع از شکستن شفت اصلی و تخریب شاتون شود.
۳. آیا شاتون ترکخورده قابل تعمیر است؟
بله، با استفاده از روشهای پیشرفته شیارزنی، پیشگرمایش کنترلشده، جوشکاری با الکترودهای پایه نیکل و سپس عملیات تنشزدایی و بورینگ مجدد جای یاتاقانها، شاتون قابل احیا و استفاده مجدد خواهد بود.
۴. چه مدت زمان برای تعمیر و بازسازی کامل یک فک سنگ شکن نیاز است؟
تعمیرات سبک و تعویض قطعات در محل معمولاً بین ۱ تا ۳ روز کاری زمان میبرد؛ اما بازسازی اساسی شفت، شاتون و بورینگ کامل هوزینگها معمولاً بین ۵ تا ۱۰ روز کاری زمان نیاز دارد.
